TOT650
SKYCOM

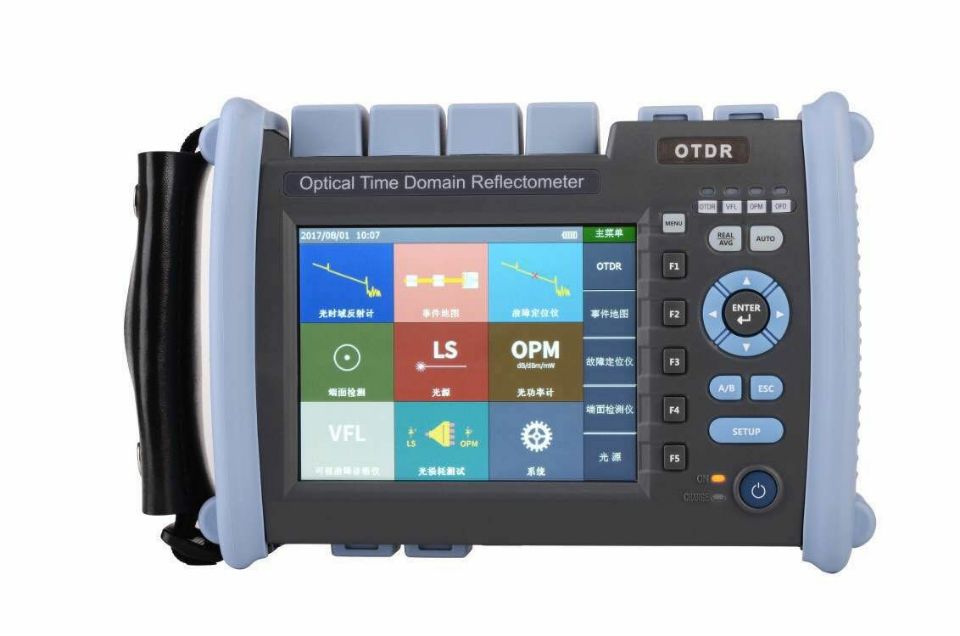

Optical Time Domain Reflectometer-TOT650
自动测量模式：只需选择测量波长，自动设置测量参数，自动保存跟踪数据并自动分析。

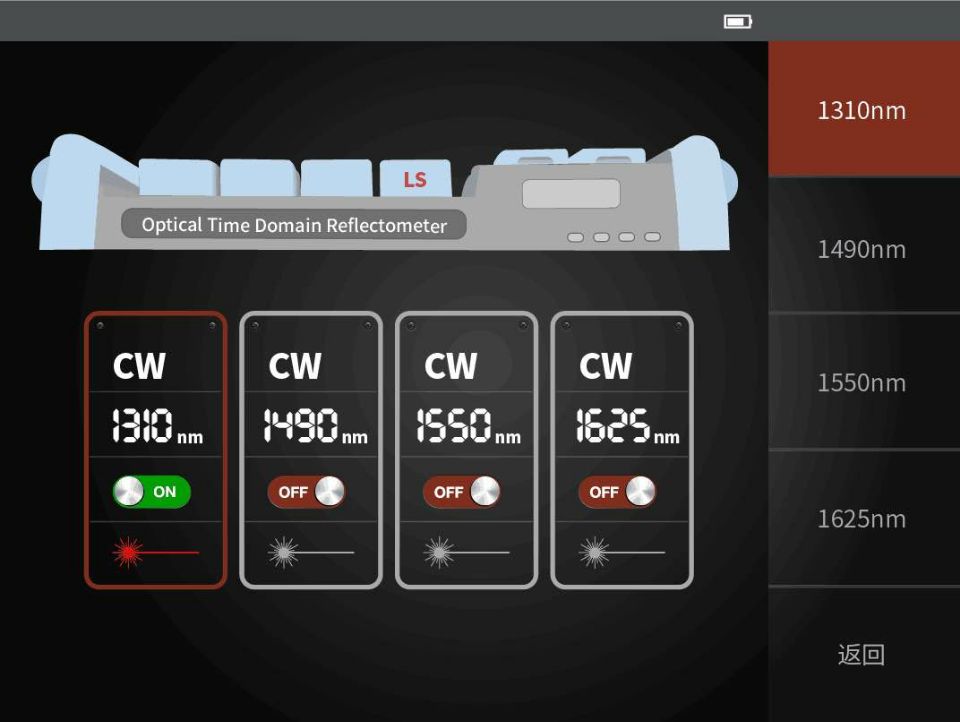

多波长测量模式：在参数设置中，波长可以自动切换到多波长测量模式。在这种模式下，可以对不同波长下同一光纤截面的衰减情况进行分析。
跟踪定位功能：在同一条线路上，在平均测量的情况下，可以在同一条线路上实时显示和跟踪同一条跟踪线或同一条迹线，这对于安装多芯光纤或对已安装的光纤网络中老化的光纤进行检测非常有用。
多波长分析功能：能实现任意跟踪文件的比较、显示和分析功能。
FTTx网络测试，能够识别器和光纤的一端。
大容量锂离子充电电池，待机时间长达12小时以上。
Bellcore文件格式（。SOR），与存储大于2000的痕迹。
通讯灯检测：能有效保护测试仪器和通讯设备。
Technical Specifications1 | |||||||||||
Model | S35A | S35B | S35C | S35D | S345B | S356B | S356C | M83B | SMB | ||
Wavelength (nm) | 1310/1550 | 1310/ 1490/ 1550 | 1310/ 1550/ 1625 | 1310/ 1550/ 1625 | 850/ 1300 | 850/1300+1310/ 1550 | |||||
Dynamic range (dB)2 | 33/35 | 36/38 | 40/42 | 43/45 | 35/35/37 | 35/35/37 | 35/35/37 | 26/30 | 26/30/35/37 | ||
Event blind zone (m) | 1m | 0.8m | 0.8m | 0.8m | 0.8m | 0.8m | 0.8m | 1m | 1m | ||
Attenuation blind zone (m) | 6m | 6m | 6m | 6m | 6m | 6m | 6m | 6m | 6m | ||
Pulse width (ns) | 5、10、50、160、320、500、1000、5000、10000、20000ns | ||||||||||
Test distance | 500m, 1km, 2km, 4km, 8km, 16km, 32km, 64km, 128km, 256km | ||||||||||
Type | Single model | ||||||||||
Linearity (dB/dB) | ±0.05 dB/ dB | ||||||||||
Accuracy of reflection | ±3dB | ||||||||||
Sampling point | 128K | ||||||||||
Distance uncertainty (m) | ±(0.75m + 5×10-5× distance + sampling interval) | ||||||||||
Memory capacity of trace | SD Card , > 2000 pieces | ||||||||||
Supply | AC/DC charger: 100V-240V, 50/60/HZ, 0.6A Battery: 7.4V 6700mAh | ||||||||||
Optical power meter | +26dBm~-50dBm (+6dBm~-70dBm) | ||||||||||
General specification | Interface category | ||||||||||
Dimension (H×W×D) | 215×150×70mm | Optical interface | FC/PC(SC,ST for option) | ||||||||
Weight | <1.1kg | Data interface | USB interface, mini-USB, 10M/100M ethernet port | ||||||||
Temperature | Running temperature -5℃ to 50℃ | ||||||||||
Memory temperature -20℃ to 70℃ | Visible failure orientation VFL | ||||||||||
Relative humidity | 0% to 95% (non condensation) | Wavelength | 650nm±10nm,≥5mW | ||||||||
Power supply | Lithium battery; continuing working duration max 12 hours | Output power (dBm) | ≥-5 | ||||||||
Warranty period | 12 months | Maximum testing distance | 5km | ||||||||
